Rodzaje rur stalowych – czym różnią się rury bezszwowe, spawane i ocynkowane

Rury stalowe Wrocław stanowią kręgosłup nowoczesnego budownictwa, przemysłu oraz infrastruktury. Ich wszechstronność, trwałość i odporność sprawiają, że są niezastąpione w transporcie cieczy, gazów, materiałów sypkich, a także jako elementy konstrukcyjne. Wybór odpowiedniego typu rury ma krytyczne znaczenie dla bezpieczeństwa, efektywności i długowieczności systemu. W tym wyczerpującym artykule przyjrzymy się trzem podstawowym rodzajom rur stalowych: bezszwowym, spawanym oraz ocynkowanym, szczegółowo omawiając ich procesy produkcji, unikalne właściwości, zastosowania oraz kluczowe różnice.

Rury bezszwowe stanowią elitę wśród rur stalowych, charakteryzując się jednolitością struktury i brakiem jakichkolwiek połączeń spawalniczych wzdłuż ich długości. Ta fundamentalna cecha determinuje ich wyjątkową wytrzymałość i niezawodność, zwłaszcza w warunkach ekstremalnych.

Proces Wytwarzania: Ciągnienie i Walcowanie

Produkcja rur bezszwowych jest procesem złożonym i precyzyjnym, zwykle rozpoczynającym się od pełnego pręta lub kęsa stalowego.

1. Przygotowanie Materiału: Kęs jest podgrzewany do wysokiej temperatury plastyczności.

2. Perforowanie (Dziurawienie): Rozgrzany materiał jest poddawany procesowi dziurawienia (perforacji) za pomocą specjalnego trzpienia, co prowadzi do utworzenia otworu w środku i nadania kształtu pustego półwyrobu. Jest to kluczowy etap, eliminujący potrzebę spawania.

   Reklama

3. Walcowanie i Ciągnienie: Następnie półwyrób jest wielokrotnie walcowany i ciągniony na gorąco lub na zimno, aby osiągnąć pożądaną średnicę zewnętrzną i grubość ścianki. Walcowanie na gorąco jest szybsze i ekonomiczniejsze dla większych wymiarów, natomiast walcowanie lub ciągnienie na zimno zapewnia lepszą tolerancję wymiarową, gładszą powierzchnię i podwyższone właściwości mechaniczne.

4. Wykańczanie: Ostatnie etapy obejmują cięcie, obróbkę cieplną (normalizowanie, odpuszczanie), prostowanie oraz kontrolę jakości, w tym badania nieniszczące (np. ultradźwiękowe) w celu wykrycia ewentualnych wewnętrznych wad materiałowych.

   Reklama

Właściwości i Zalety Bezszwowego Korpusu

Brak szwu spawalniczego jest źródłem kluczowych zalet rur bezszwowych:

• Wyższa Odporność na Ciśnienie: Rury te mogą wytrzymać znacznie większe ciśnienia wewnętrzne i zewnętrzne w porównaniu do rur spawanych o tej samej grubości ścianki i średnicy. Wynika to z jednorodnego rozkładu naprężeń w całym przekroju.

• Lepsza Integralność Strukturalna: Zapewniają doskonałą niezawodność w zastosowaniach krytycznych, gdzie awaria rurociągu jest niedopuszczalna.

• Jednorodność Materiałowa: Właściwości mechaniczne są spójne w każdym punkcie przekroju.

  Reklama

• Duża Odporność na Zmęczenie Materiału: Ich struktura minimalizuje ryzyko pęknięć inicjowanych w strefie szwu.

Gdzie Stosuje się Bezszwową Precyzję?

Ich niezrównana wytrzymałość predysponuje je do zastosowań najbardziej wymagających:

• Przemysł Naftowy i Gazowy: Rurociągi przesyłowe, rury wiertnicze, obudowy kolumn.

• Przemysł Energetyczny: Kotły wysokoprężne, wymienniki ciepła, instalacje parowe i turbinowe, gdzie występują ekstremalne temperatury i ciśnienia.

• Przemysł Chemiczny i Petrochemiczny: Transport mediów agresywnych i niebezpiecznych pod wysokim ciśnieniem.

  Reklama

• Budowa Maszyn i Elementy Konstrukcyjne: Wały napędowe, cylindry hydrauliczne, elementy maszyn pracujących pod dużymi obciążeniami.

Rury spawane, znane również jako rury ze szwem, są produkowane z płaskich arkuszy lub taśm stalowych zwanych zwojami. Proces ten jest znacznie szybszy i bardziej ekonomiczny dla produkcji dużych ilości i rur o większych średnicach.

Techniki Spawania: Od Oporowego do Łukowego

Produkcja rury spawanej polega na formowaniu płaskiego materiału w kształt cylindryczny, a następnie trwałym połączeniu krawędzi.

1. Formowanie: Stalowa taśma jest stopniowo kształtowana przez zestaw rolek, aż jej krawędzie zetkną się, tworząc otwarty cylinder.

2. Spawanie: Połączenie krawędzi może odbywać się na kilka sposobów:

   • Spawanie Oporowe Elektryczne (ERW - Electric Resistance Welding): Najczęściej stosowane dla mniejszych średnic. Krawędzie są zgrzewane pod ciśnieniem i ciepłem generowanym przez opór elektryczny. Jest to szybka i ekonomiczna metoda.

   • Spawanie Łukiem Krytym (SAW - Submerged Arc Welding): Stosowane głównie dla rur o dużych średnicach (LSAW) i spiralnych (SSAW). Zapewnia głęboką penetrację i dużą wytrzymałość szwu, poprzez spawanie z użyciem łuku elektrycznego chronionego topnikiem. Metoda LSAW (spawanie wzdłużne) jest idealna dla rur o grubych ściankach i dużych średnicach, podczas gdy SSAW (spawanie spiralne) jest ekonomiczniejsze dla bardzo dużych średnic.

     Reklama

3. Wykańczanie: Po spawaniu rury są kalibrowane, prostowane, cięte, a szew może być poddany obróbce cieplnej i badaniom w celu zapewnienia integralności.

Zróżnicowane Właściwości i Ograniczenia

Obecność szwu jest fundamentalnym punktem różnicującym rury spawane od bezszwowych:

• Ciśnienie Robocze: Ze względu na obecność spoiny, rury spawane są zazwyczaj projektowane do pracy przy niższych ciśnieniach roboczych niż rury bezszwowe o porównywalnych wymiarach, ponieważ szew spawalniczy bywa obszarem o potencjalnie niższej wytrzymałości.

  Reklama

• Koszt i Szybkość Produkcji: Są znacznie tańsze i szybsze w produkcji, zwłaszcza w dużych rozmiarach, co czyni je bardziej dostępnymi dla szerokiego zakresu projektów.

• Tolerancja Wymiarowa: Często wykazują lepszą jednostajność grubości ścianki niż rury bezszwowe, ponieważ są produkowane z jednolitej taśmy.

• Wady Szwu: W nielicznych przypadkach szew może stanowić słaby punkt, choć nowoczesne techniki spawania i rygorystyczne kontrole jakości minimalizują to ryzyko.

Dominujące Obszary Zastosowań

Rury spawane są najczęściej stosowane w aplikacjach, gdzie ekstremalne ciśnienia nie są dominującym czynnikiem:

• Budownictwo i Konstrukcje: Elementy ram, słupy, barierki, rusztowania.

• Instalacje Wodne i Ogrzewcze: Rurociągi do dystrybucji wody, systemy centralnego ogrzewania.

• Przemysł Samochodowy: Elementy konstrukcyjne pojazdów, układy wydechowe.

• Rurociągi Nisko- i Średniociśnieniowe: Transport wody, ścieków, pary niskoprężnej, gazów nieagresywnych.

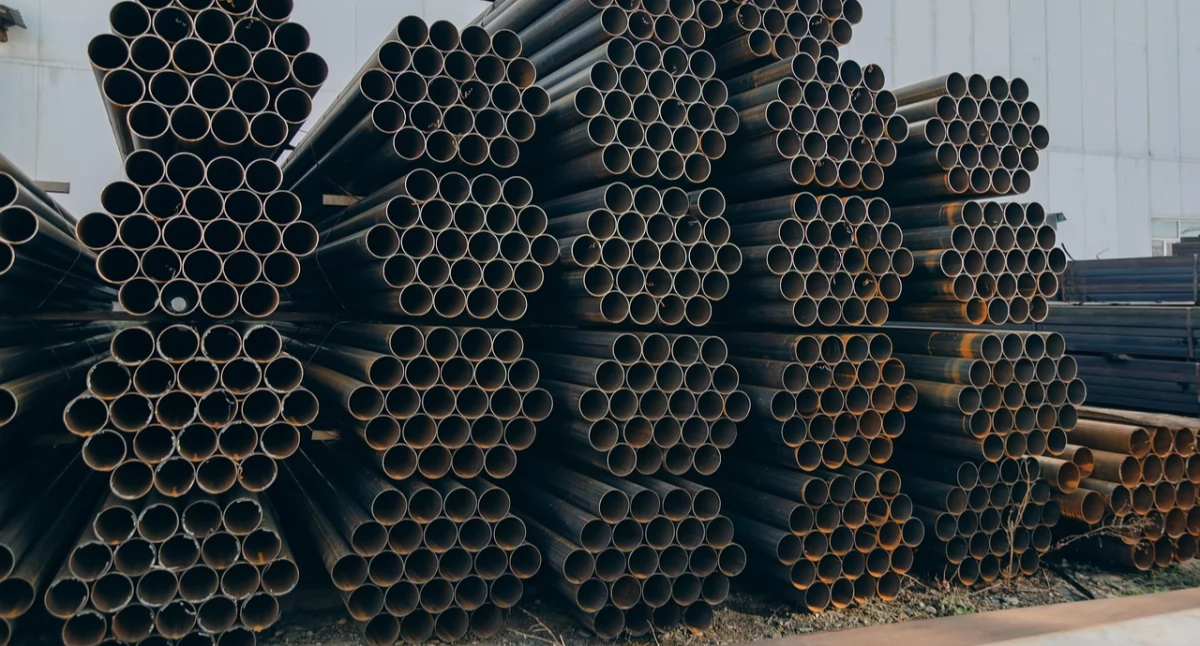

Źródło zdjęcia: pixabay.com Licencja: https://pixabay.com/pl/service/license

Zarówno rury bezszwowe, jak i spawane mogą być poddane procesowi cynkowania, który ma na celu zwiększenie ich odporności na korozję. Cynkowanie jest formą ochrony katodowej i barierowej, która znacząco przedłuża żywotność stali w środowiskach narażonych na wilgoć i czynniki atmosferyczne.

Mechanizm i Metody Cynkowania

Cynkowanie polega na pokryciu powierzchni stali warstwą cynku, metalu bardziej aktywnego elektrochemicznie.

1. Cynkowanie Ogniowe (Hot-Dip Galvanizing): Jest to najpopularniejsza i najskuteczniejsza metoda. Rury są zanurzane w kąpieli ciekłego cynku o temperaturze około $450^{\circ}\text{C}$.

   • Proces: Przygotowanie powierzchni (odtłuszczanie, trawienie kwasem, topnikowanie) jest kluczowe. W kąpieli cynk reaguje ze stalą, tworząc trwałe, metalurgiczne warstwy stopowe żelazo-cynk, które są niezwykle odporne na ścieranie, oraz zewnętrzną warstwę czystego cynku.

   • Zaleta: Cynk chroni stal, działając jako bariera oraz katoda ofiarna. Oznacza to, że w przypadku uszkodzenia powłoki, cynk koroduje w pierwszej kolejności, chroniąc stal bazową (tzw. ochrona elektrochemiczna).

2. Cynkowanie Galwaniczne (Elektrolityczne): Tworzy cieńszą i bardziej estetyczną warstwę cynku, stosowane głównie dla celów estetycznych lub mniej wymagających aplikacji. Powłoka ta nie zapewnia tak długotrwałej ochrony jak cynkowanie ogniowe.

3. Metalizacja Natryskowa (Szopizacja): Cynk jest natryskiwany na rozgrzaną powierzchnię rury w postaci stopionego pyłu.

Kluczowe Właściwości i Ograniczenia Powłoki Cynkowej

Rury ocynkowane łączą wytrzymałość stali z niezwykłą odpornością na rdzę:

• Długotrwała Ochrona Antykorozyjna: Warstwa cynku jest niezwykle trwała, chroniąc stal przez dziesięciolecia, nawet w trudnych warunkach zewnętrznych.

• Odporność na Uszkodzenia Mechaniczne: Metalurgiczna warstwa stopowa powstała w cynkowaniu ogniowym jest bardzo twarda i odporna na uderzenia i ścieranie.

• Wpływ na Spawanie: Cynkowanie utrudnia późniejsze spawanie. Wytwarzane są toksyczne opary tlenku cynku, a jakość spoiny jest obniżona. Jeśli konieczne jest spawanie rur ocynkowanych, należy usunąć cynk w strefie spawania, a po spawaniu nałożyć powłokę cynkową na nowo (tzw. cynkowanie na zimno).

• Zastosowanie w Wodzie Pitnej: W wielu krajach, w celu uniknięcia migracji metali ciężkich, rury ocynkowane są stopniowo wypierane z instalacji wody pitnej przez rury z tworzyw sztucznych lub stali nierdzewnej, choć cynkowanie jest wciąż powszechnie stosowane.

Obszary Użycia Rur Ochronionych

Cynkowanie jest niezbędne wszędzie tam, gdzie stal jest wystawiona na działanie czynników atmosferycznych:

• Konstrukcje Zewnętrzne: Balustrady, poręcze, słupy oświetleniowe, ogrodzenia, konstrukcje wsporcze.

• Rurociągi Wodne: Instalacje w budownictwie ogólnym do transportu wody nieuzdatnionej, systemy zraszające, instalacje przeciwpożarowe.

• Elementy Wentylacji i Klimatyzacji: Kanały powietrzne, osprzęt.

Różnice między tymi trzema rodzajami rur są fundamentalne i wynikają z ich procesów produkcyjnych oraz dodatkowych obróbek powierzchniowych. Wybór zależy od specyficznych wymagań aplikacji, przede wszystkim ciśnienia, temperatury, środowiska korozyjnego oraz budżetu projektu.


Podsumowując:

• Rury Bezszwowe są wyborem numer jeden dla rurociągów poddanych ekstremalnym ciśnieniom, wysokim temperaturom i krytycznym obciążeniom (np. energetyka, przemysł wydobywczy).

• Rury Spawane dominują w projektach, gdzie liczy się efektywność kosztowa i masowość produkcji, a wymagania ciśnieniowe są umiarkowane (np. budownictwo, wodociągi miejskie, instalacje grzewcze).

• Rury Ocynkowane (bez względu na to, czy są spawane, czy bezszwowe) są niezbędne w każdym zastosowaniu, w którym korozja atmosferyczna lub wodna stanowi główne zagrożenie dla trwałości systemu.

Zrozumienie tych subtelnych, ale kluczowych różnic jest fundamentem dla każdego inżyniera, projektanta czy wykonawcy, który dąży do stworzenia bezpiecznej, niezawodnej i ekonomicznie uzasadnionej infrastruktury.
